MÁY HUẤN LUYỆN BÁO VỤ PC-MORSE

I. GIỚI THIỆU CHUNG
    Hiện nay kinh phí để trang bị máy vi tính tại các hội trường huấn luyện báo vụ là tương đối lớn, do vậy đa phần trong các hội trường này vẫn sử dụng phương pháp huấn luyện thủ công (Giáo viên dùng maníp phát, dẫn phát).
    Mặt khác nếu được trang bị máy vi tính thì việc đấu nối tương đối phức tạp, cồng kềnh, không thuận tiện cho việc giảng dạy, ít chức năng (Chủ yếu mới có chức năng huấn luyện thu báo), hay hỏng hóc phần cứng, lỗi phần mềm... Đồng thời phần mềm phải chạy trên hệ điều hành MS-DOS, do đó theo xu thế phát  triển công nghệ thì trong một vài năm tới phần cứng (Main, chip ..) sẽ không hỗ trợ.
Xuất phát từ các nội dung nêu trên, chúng tôi đã nghiên cứu thiết kế thành công thiết bị chuyên dùng cho huấn luyện báo vụ có tên là "PC-MORSE ver 2.14".

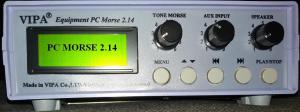

Hình 1. Các thành phần mặt trước của thiết bị PC-MORSE

    PC-MORSE dùng để thay thế máy vi tính (Nó có thể được coi là một máy vi tính nhỏ chuyên dùng cho huấn luyện báo vụ), có đầy đủ các chức năng cần thiết cho huấn luyện báo vụ từ cơ bản đến trình độ vận động viên, gọn nhẹ, bền đẹp, giá thành thấp và thuật tiện sử dụng.

Hình 2. Các thành phần mặt sau của thiết bị PC-MORSE

II. CÁC CHỈ TIÊU KỸ THUẬT CƠ BẢN
2.1. Huấn luyện thu báo (PC MORSE 2.14 phát báo, học viên tập thu)
    - Bản điện chữ cái, chữ số tắt / dài, chữ tạp... PC-MORSE có sẵn 1000 bản điện chữ cái + 1000 bản điện chữ số + 1000 bản điện chữ tạp (Mỗi bản 100 nhóm) trong bộ nhớ; Ngoài ra còn có 40 bản điện (Mỗi bản 100 nhóm) có thể thay đổi được nội dung.
    - Cho phép chọn loại điện: chữ cái, chữ số tắt, chữ số dài, chữ tạp.
    - Cho phép chọn phát liên tục từ bản điện N đến bản điện M.
    - Cho phép chọn phát từ nhóm A đến nhóm B.
    - Cho phép phát đầu điện Msg...=  hoặc VVV VVV =
    - Cho phép chọn nhóm phát sai, sau đó đính chính lại.
    - Cho phép chọn tốc độ phát trong khoảng từ (10 c/p đến 255 c/p).
    - Cho phép chọn hệ số tự tăng tốc độ N c/p theo 10 nhóm một.
    - Cho phép chọn độ dài của một tín hiệu tà = X tịch (Khi phát tốc độ thấp).
    - Cho phép thay đổi được tốc độ trong quá trình PC-MORSE đang phát báo.
    - Tự động ghi lại các tham số đã cài đặt (Lần cài đặt sau chỉ cần vi chỉnh lại).
2.2.  Huấn luyện phát báo (PC-MORSE dẫn phát , học viên phát theo)
    - Có sẵn 40 bản điện dùng để dẫn phát (Theo tài liệu chuẩn Huấn luyện báo vụ của Binh Chủng Thông Tin Liên Lạc) các bản điện này có thể thay đổi được nội dung. Thực hiện dẫn phát chữ, dẫn phát nhóm, đồng phát trong cùng một bản điện.
    - Cho phép chọn khi dẫn phát chữ số tắt hay dài.
    - Cho phép chọn độ trễ giữa lần phát thứ nhất và lần phát thứ hai của một chữ (Để cho học viên phát theo kịp).
    - Cho phép chọn dẫn phát theo chữ từ nhóm 01 đến nhóm A, dẫn phát theo nhóm từ nhóm A+1 đến nhóm B (Từ nhóm B+1 đến nhóm cuối cùng là đồng phát).
    - Cho phép chọn độ dài của một tín hiệu tà = X tịch (Khi dẫn phát tốc độ thấp).
    - Cho phép chọn tần số tín hiệu morse.
    - Cho phép chọn tốc độ dẫn phát từ 10 c/p đến 255 c/p (không bị dồn tịch, rời tà khi phát tốc độ thấp).
    - Tự động ghi lại các tham số đã cài đặt (Lần cài đặt sau chỉ cần vi chỉnh lại).
2.3. Chế độ gây nhiễu
    + Có khoảng 6 loại nhiễu các loại:
    - Tiếng rào máy thu;
    - Tiếng nhiễu Radio;
    - Tiếng bom đạn;
    - Tiếng động cơ;
    - Tiếng động vật;
    + Chọn loại nhiễu dễ dàng.
    + Thay đổi được âm lượng.
2.4. Kết nối với máy vi tính qua cổng COM để thực hiện thêm các chức năng sau
    - Soạn thảo tự động các bản điện chữ cái, chữ số, chữ tạp sau đó nạp vào PC-MORSE.
    - Đọc nội dung bản điện thành nghĩa rõ, ví dụ: C đọc là " Cao bằng ".
    - Kiểm tra phát báo bao gồm:
    * Ghi âm lại tín hiệu morse thành một file *.KTP trên máy tính.
    * Dịch ra dạng tín hiệu xung dạng: " |||6|||...6...|||||||||9|||||||||..............30............=A ", ghi vào file dạng  *.XUN trên máy tính.
    * Dịch ra nội dung bản điện mà học viên đang phát, tính toán tốc độ phát  báo, ghi vào file dạng *.BAN trên máy tính.
    * phát lại tín hiệu ghi âm được với tốc độ: bằng, nhanh, hoặc chậm hơn tốc độ đã thu được.
    * In File *.XUN, *.BAN ra giấy làm cơ sở cho giáo viên chấm cho điểm (Giáo viên có thể kiểm tra và ghi lại kết quả lần lượt cho các học viên trong lớp, sau đó chấm và cho điểm sau).

2.5. Các chỉ tiêu kỹ thuật khác
    - Jắc cắm maníp = 01.
    - Jắc cắm tai nghe = 02.
    - Loa trong máy (Khi không cắm tai nghe 1) = 01 x 10 Wat.
    - Nguồn điện: 220 V/AC, hoặc sử dụng nguồn 12V/DC.
    - Giao diện bằng LCD 80 ký tự.
    - Giao tiếp với máy vi tính qua cổng COM.
    - PC-MORSE có thể hoạt động độc lập, (Không cần hộp giảng đường).

III. CÁC HỘP THOẠI CÀI ĐẶT

3.1. Hộp thoại cài đặt huấn luyện thu báo

    Người sử dụng dùng các phím ấn để chọn và cài đặt các tham số trong hộp thoại hiện thị trên màn hình LCD của thiết bị. Để cài đặt cho PC-MORSE phát bản điện thành tín hiệu Morse thực hiện tùy chọn các tham số sau:

Hình 3. Mô tả hộp thoại cài đặt huấn luyện thu báo

Hình 4. Mô tả LCD hiển thị bản điện khi phát

3.2. Hộp thoại cài đặt huấn luyện phát báo

   Tương tự, hộp thoại cài đặt dẫn phát báo như sau:

Hình 5. Mô tả hộp thoại cài đặt dẫn phát

3.3. Hộp thoại cài đặt can nhiễu và ghi âm tín hiệu Morse

Hình 6. Mô tả hộp thoại cài đặt can nhiễu và ghi âm tín hiệu Morse

IV. CÁC CHỨC NĂNG KHI SỬ DỤNG THÊM PHẦN MỀM PC-MORSE

Hình 7. Mô tả giao diện phần mềm PC-Morse trên máy tính

Hình 8. Các nhóm chức năng của phần mềm PC-Morse

Hình 9. Chất lượng bản điện báo khi soạn bằng phương pháp tự động

              Hình 10. Hộp thoại đọc bản điện thành tiếng Việt

  Hình 11. Hộp thoại cài đặt khi kiểm tra phát báo

              Hình 12. Mô tả hiện thị khi kiểm tra phát báo của học viên
