MÁY BÁO GIỜ TỰ ĐỘNG ĐA NĂNG MS-2.22

MÁY BÁO GIỜ TỰ ĐỘNG ĐA NĂNG MS-2.2

I. GIỚI THIỆU

MS-2.22 (Hình 1) là model máy báo giờ tự động (tự động thực hiện báo giờ theo lịch đã cài đặt) đa năng (báo giờ bằng chuông điện 220V +  báo giờ bằng bản nhạc mp3 + tăng âm 60 wats + chia 2 vùng + khuếch đại micro) mới nhất của Công ty VIPA (Hình 2); MS-2.22 là máy báo giờ dùng để thay thế model MS-2.10 (đã dừng sản xuất năm 2013) và model MS-2.16 (đã dừng sản xuất năm 2017) của Công ty VIPA.

Hình 1. Văn bản thông báo thay đổi model MS-2.16 bằng model MS-2.22.

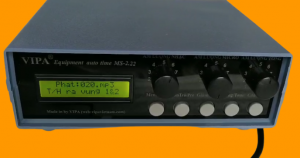

Hình 2. MS-2.22 là máy báo giờ đa năng.

MS-2.22 phù hợp với tất cả các nhu cầu:

1) Báo giờ cho Trường học (bao giờ theo tiết ra vào lớp với các hồi chuông từ 1..4 hồi, tự động phát nhạc tập thể dục, nhạc chào cờ, phát ca nhạc vào giờ nghỉ giải lao…) (Hình 3a);

2) Báo giờ cho cơ quan hoặc các toà nhà (với các bản nhạc bắt đầu là việc, hết giờ làm việc) (Hình 3b);

     Hình 3.a. Báo giờ cho Trường học              Hình 3.b. Báo giờ cho Toà nhà.

3) Báo giờ cho nhà máy, xí nghiệp, nhà xưởng (báo giờ bằng bản nhạc Bắt đầu làm việc, Nghỉ giải lao, Vào làm việc, Hết giờ làm việc; Tự động: Phát thông báo, Phát nhạc tập thể dục, Ca nhạc giữa giờ…) (Hình 4a);

4) Đặc biệt MS-2.22 phù hợp dùng để báo giờ cho những không gian rộng, ồn ào, cần chia làm nhiều vùng có lịch báo giờ khác nhau (khu vực văn phòng, khu vực nhà xưởng,…) (Hình 4b, Hình 4c);

5) Ngoài ra MS-2.22 có thể còn được sử dụng để hẹn giờ bật / tắt các thiết bị điện như: Đài Radio, đầu đĩa, tự phát file nhạc hoặc thông báo mp3.

 Hình 4.a. Báo giờ cho nhà xưởng  Hình 4.b. Báo giờ cả nhà máy Hình 4.c. Báo giờ cho khu vực ồn ào

MS-2.22 có thể hoạt động độc lập (khi diện tích báo giờ < 5000 mét vuông) hoặc đấu nối với tăng âm thông dụng hoặc đấu nối với hệ thống tăng âm truyền thanh (của nhà máy, toà nhà).

II. CÁC THÀNH PHẦN CỦA MÁY

2.1. Panel trước

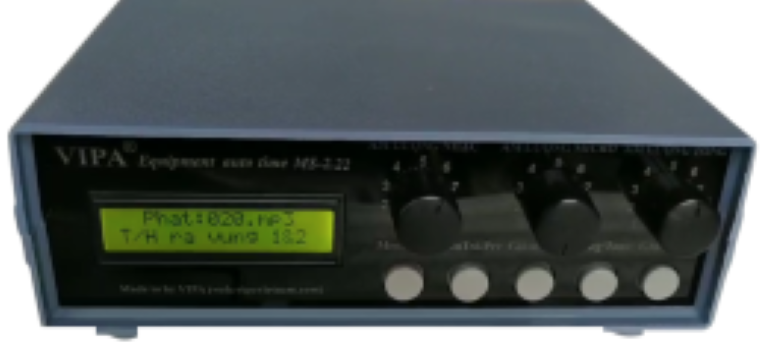

 Hình 5. Panel trước của MS-2.22.

1- Núm: Âm lượng nhạc: Dùng để điều chỉnh âm lượng của nhạc được phát ra từ thẻ nhớ. Thông thường núm này điều chỉnh ở mức từ 2 đến 7, nếu lớn quá âm thanh nghe trên loa có thể bị nhiễu;

2- Núm Âm lượng micro: Dùng để điều chỉnh âm lượng tín hiệu âm thanh từ ngoài đưa vào MS-2.22 thông qua cổng micro (có thể là micro hoặc tín hiệu từ đầu đĩa, máy tính, Radio…). Khi dùng micro thì cần phải điều chỉnh về vị trí từ 5 đến 8, còn các tín hiệu khác chỉ cần điều chỉnh ở mức 2 đến 3 (nếu lớn hơn có thể bị nhiễu);

3- Núm Âm lượng tổng: Dùng để điều chỉnh âm lượng chung (nhạc và micro) đưa tới bộ khuếch đại 60 wats của MS-2.22 sau đó đưa tới hai trụ đấu ra loa ở phía sau máy. Do vậy núm âm lượng tổng chỉ có tác dụng khi đấu loa trực tiếp vào MS-2.22. Vị trí của núm này thường được điều chỉnh ở mức 7, sau đó điều chỉnh núm âm lượng nhạc sao cho âm thanh nghe to và rõ.

4- Các phím chức năng: Mỗi một phím bấm đều có hai chức năng, trong đó chức năng thứ nhất (được ghi trước dấu “/” bao gồm: Menu = hiện thị lần lượt các hộp thoại cài đặt, Con trỏ = di chuyển con trỏ trong hộp thoại cài đặt, Giảm = giảm giá trị tại vị trí con trỏ, Tăng = tăng giá trị tại vị trí con trỏ, Ghi = ghi nhớ các giá trị đã cài đặt) dùng khi cài đặt cho MS-2.22; chức năng thứ hai (được ghi sau dấu “/” bao gồm: Stop = kết thúc phát ca nhạc, Pre =  quay về phát file trước, Next = chuyển qua phát file kế tiếp, Tone = thay đổi chế độ âm sắc, Func = phím đa năng tùy theo cài đặt của bạn) dùng khi MS-2.22 đang thực hiện phát chương trình ca nhạc.

2.2. Panel sau

 Hình 6. Panel sau của MS-2.22.

1- Ổ cắm điện ra 220V/AC-1: Dùng để cấp nguồn cho tăng âm (khi dùng thêm tăng âm); bình thường không có điện áp 220V/AC ra, khi phát file mp3 của thẻ nhớ MS-2.22  sẽ tự cấp nguồn cho tăng âm, khi phát xong sẽ tự động tắt nguồn. Do vậy khi dùng thêm tăng âm, thì phích nguồn của tăng âm sẽ được cắm vào ổ này và công tắc nguồn của tăng âm luôn để ở vị trí On.

2- Ổ cắm Ra 220V/AC-2: Đầu ra nguồn điện 220V/AC hẹn giờ được, dùng để cấp nguồn theo lịch (khi cài đặt chọn “Bật AC1” = có nguồn ra, các nội dung khác = không có nguồn ra ở ổ cắm này) cho các thiết bị khác như: Radio, đầu đĩa… (chú ý: Công tắc nguồn của các thiết bị trên luôn để ở vị trí On, khi có nguồn thiết bị sẽ tự động làm việc).

3- Trụ đấu dây: Ra loa +, Ra loa -:  Khi không dùng thêm tăng âm và không phân chia khu vực báo giờ thì bạn đấu hai dây loa vào hai trụ này (không phân biệt âm dương) như hình sau:

 Hình 7. Đấu nối báo giờ 1 vùng, không dùng thêm tăng âm.

Trường hợp nếu có nhiều loa thì các loa được đấu song song với nhau (bộ khuếch đại bên trong MS-2.22 có công suất 60 Wats, được hiệu chỉnh để phù hợp với loa truyền thanh (loa nén) loại không có biến áp xuất âm). Do vậy để âm thanh được tốt, chúng tôi đề xuất nên sử dụng loa nén của hãng Toa hoặc do các hãng khác tại Việt Nam sản xuất. Nếu sử dụng loa có biến áp xuất âm, thì phải tháo biến áp xuất âm (đấu hai dây trực tiếp vào loa) hoặc xoay vít chỉnh về vị trí OFF hoặc 330Ω để loa có công suất lớn nhất như hình sau:

 Hình 8. Loa nén có biến áp xuất âm.

Ngoài việc sử dụng loa nén, bạn có thể sử dụng loa khác như: Loa âm trần (phải tháo biến áp xuất âm), loa cột, loa treo tường, loa hộp, loa thùng … Tuy nhiên âm thanh sẽ không được vang và xa như sử dụng loa nén.

 Hình 9. Các loại loa khác có thể dùng cho MS-2.22.

4- Trụ đấu dây: Chung, Vùng 1, Vùng 2:  Dùng để chia âm thanh thành hai vùng riêng biệt (bao giờ theo 2 vùng, giả sử: vùng 1 là khu vực văn phòng chỉ cần báo đầu và cuối giờ sáng, chiều, vùng 2 là khu vực các phòng học 45 phút nghỉ giải lao một lần). Khi đó một dây từ bộ khuếch đại được đấu thẳng ra loa, dây còn lại được đấu qua bộ chia  vùng như sau:

 Hình 10. Đấu nối báo giờ 2 vùng khi không dùng thêm tăng âm.

+ Báo giờ 1 vùng, có sử dụng tăng âm, đường dây < 100 mét: Phích nguồn của tăng âm được cắm vào ổ cắm Ra 220V/AC-1; sử dụng đầu cắm 6 ly (giống đầu cắm micro) để kết nối tín hiệu âm thanh từ Đầu ra tới Amply của MS-2.22 đến Micro của tăng âm Toa (có thể đấu vào đường AUX của Toa nhưng sẽ cho âm thanh nhỏ hơn). Nếu từ MS-2.22 đến loa xa nhất < 100 mét thì chỉ cần sử dụng loa nén không có biến áp xuất âm; khi đó trụ COM của Toa sẽ đấu thẳng đến loa, trụ 4Ω 11V đấu đến trụ Chung của MS-2.22 và từ trụ Vùng 1 của MS-2.22 đấu đến 1 đầu còn lại của loa (Hình 11).

 Hình 11. Đấu nối báo giờ 1 vùng, có dùng thêm tăng âm Toa, sử dụng loa không có biến áp xuất âm (từ loa đến MS-2.22

+ Báo giờ 1 vùng, có sử dụng tăng âm, đường dây >= 100 mét:

Khi khoảng cách từ MS-2.22 đến loa xa nhất >= 100 mét thì bạn cần phải sử dụng loại loa có biến áp xuất âm (biến áp xuất âm rời hoặc liền với loa). Khi đó đấu nối như hình 12, đồng thời chỉnh Vit sau loa (với loa Toa, với loa có biến áp xuất âm rời thì chọn dây đấu phù hợp) tương ứng với vị trí đấu dây vào ở sau tăng âm (chú ý: Đường dây càng dài thì phải chọn điện áp càng cao, khi đó âm lượng giảm nhưng chất lượng âm thanh nghe rõ hơn) hình 12.

 Hình 12. Đấu nối báo giờ 1 vùng, có dùng thêm tăng âm Toa, sử dụng loa có biến áp xuất âm (từ loa đến MS-2.22 >=100 mét).

+ Báo giờ 2 vùng, có sử dụng tăng âm, đường dây < 100 mét:

Hình 13. Đấu nối báo giờ 2 vùng, có dùng thêm tăng âm Toa, sử dụng loa không có biến áp xuất âm (từ loa đến MS-2.22

+ Báo giờ 2 vùng, có sử dụng tăng âm, đường dây >= 100 mét:

 Hình 14. Đấu nối báo giờ 2 vùng, có dùng thêm tăng âm Toa, sử dụng loa có biến áp xuất âm (từ loa đến MS-2.22 >=100 mét).

- Chú ý: Ngoài tăng âm truyền thanh Toa có thể sử dụng các tăng âm truyền thanh của các hãng khác, khi đó cách đấu nối tương tự như trên. Nếu khoảng cách từ MS-2.22 đến loa  < 100 mét, mà cần tăng công suất thì có thể sử dụng tăng âm thông thường (tăng âm karaoke gia đình) để khuếch đại tín hiệu và khi đó sẽ sử dụng loa không có biến áp xuất âm.

- Khi sử dụng thêm tăng âm: Công tắc nguồn của tăng âm phải luôn ở vị trí bật (ON); phải điều chỉnh trước các núm như: âm lượng của Micro hay AUX (với tăng âm karaoke điều chỉnh núm Music, công tác chọn A/B) tương ứng với giắc cắm tín hiệu vào phía sau tăng âm, núm âm lượng Tổng (Master), núm âm sắc Bass, Treble.

5- Trụ đấu dây: loa Ktra: Khi đấu tắt trụ này với 1 trong 2 trụ Ra loa + hoặc Ra loa – thì loa nhỏ trong MS-2.22 sẽ kêu (dùng để kiểm tra khi cài đặt). Khi đặt MS-2.22 trong văn phòng, để tránh làm phiền bạn có thể tháo dây đấu tắt này để ngắt loa kiểm tra.

 Hình 15. Đấu nối để bật / tắt loa nghe kiểm tra.

Hình 16. Mô tả cách hàn dây vào đầu cắm 6 ly.

5- jack cắm Đầu ra tới Amply: Đây là ổ cắm 6 ly, mono (hình 16) để đưa tín hiệu âm thanh từ MS-2.22 đến tăng âm (đến ngõ vào Micro hoặc AUX hoặc input của tăng âm). Do vậy có thể sử dụng cáp cắm 2 đầu 6 ly hoặc 1 đầu 6 ly 1 đầu AV hoặc có thể sử dụng đầu chuyển 6 ly sang AV.

 Hình 17. Cáp, đầu cắm sử dụng để kết nối MS-2.22 với tăng âm.

 6- Jack cắm Đầu vào Micro/In:

         a)   Đấu nối micro có dây.              b) Đấu nối micro không dây.

Hình 18. Cách đấu nối micro vào MS-2.22.

Là ổ cắm 6 ly, cắm micro vào để thực hiện chức năng thông báo nội bộ. Có thể sử dụng micro có dây hoặc micro không dây (khi đó nguồn cấp cho bộ thu sóng sẽ lấy ở ổ cắm Ra 220V/AC-2).

Có thể sử dụng micro có dây (đấu nối như hình 18a) hoặc micro không dây (đấu nối như hình 18b, trong đó nguồn của bộ thu sóng được lấy từ ổ AC-2). Khi ở trạng thái chờ, để đảm bảo an toàn thì tăng âm và bộ khuếch đại trong MS-2.22 không được cấp nguồn nên micro sẽ không có tác dụng. Do vậy trước khi sử dụng micro cần phải ấn phím Func để bật nguồn cho tăng âm và bộ khuếch đại của MS-2.22 (xem phần cài đặt cho phím Func ở mục sau).

7- Cổng USB:

 Hình 19. Kết nối MS-2.22 với máy tính để biên tập các bản nhạc.

Hình 20. Chức năng các thư mục trong thẻ nhớ của MS-2.22.

Sử dụng khi cần biên tập lại các bản nhạc trong thẻ nhớ của MS-2.22. Dùng dây USB (dây nối từ máy tính đến máy in) để kết nối MS-2.22 với máy tính (hình 19), truy cập vào thẻ nhớ sẽ hiển thị cây thư mục (hình 20).Thư mục 01, được quy định đặt tên file như sau (hình 21).

Tên file với 03 ký tự đầu là bắt buộc từ 001 đến 055, các ký tự sau đó là tùy chọn, tên file không nên dài quá và không có ký tự đặc biệt (dấu, chữ Việt). Phần mở rộng (đuôi) là “.mp3” là bắt buộc. Giả sửa khi cài đặt phát bản “001.mp3” thì MS-2.22 sẽ hiểu là phát bản “001xxx.mp3” với “xxx” là tùy chọn.

Các thư mục 02 đến 06, tên file được đặt tùy ý với phần mở rộng bắt buộc là “.mp3”. Tuy nhiên, để tiện cho việc kiểm soát thứ tự các file được phát ca nhạc thì cũng nên đặt tên file theo quy định như ở thư mục 01 (file có số thứ tự thấp sẽ được phát trước).

- Chú ý: Khi kết nối với máy tính thì phải tắt nguồn cho MS-2.22 (khi đó MS-2.22 vẫn khởi động, nhưng bạn không nên ấn các phím). Khi biên tập các file nhạc xong cần phải ngắt kết nối (tháo cáp kết nối) thì MS-2.22 mới làm việc bình thường.

 Hình 21. Quy định đặt tên file và các file có sẵn dùng để báo giờ.

III. CHỈ TIÊU KỸ THUẬT

 IV. CÁC VIDEO, TÀI LIỆU LIÊN QUAN

1. Video mô tả Máy báo giờ MS-2.22: https://youtu.be/wooBUBTFq8Y

2. Video Hướng dẫn kích hoạt máy: https://youtu.be/r3cAnk6doEw

3. Video Hướng dẫn cài đặt thời gian hệ thống: https://youtu.be/mJ_VGwUGcOU

4. Video Hướng dẫn cài đặt lịch báo giờ, phát ca nhạc: https://youtu.be/JgPh-Vem1vY

5. Video Hướng dẫn các cài đặt khác: https://youtu.be/T62JuHHOMIw

6. Link tải file PDF tài liệu hướng dẫn lắp đặt và sử dụng máy: Click vào đây để tải file
